供暖PLC控制柜維修，到供暖季節了，一家企業的PLC控制柜不好用，現象是觸摸屏不亮，所有功能失調， 專程到現場查看。觸摸屏的供電來自PLC，而這個設備用的PLC是西門 子的S7-200型，這已經是市場上的成熟機型，CPU型號是CPU224，CPU224是直接由220V市電供電，輸出24V直流，現在測量是220V正常而 24V直流為0V。去掉全部負載再測量這個24V電壓也為0V，而且CPU224的24V段呈現短路現象，看來是CPU224的問題無疑。

由于即使是把CPU換新也無濟于事，這主要是編寫的程序在CPU中，于是聯系設備廠家。但廠家不肯提供CPU的程序，說是要派人來維修，當然來人的機票、住星級酒店和高額的維修費是少不了的，更要命的又趕上本地區降溫，這千家萬戶可是翹首以盼。無奈之下決定先自行修一下看看。

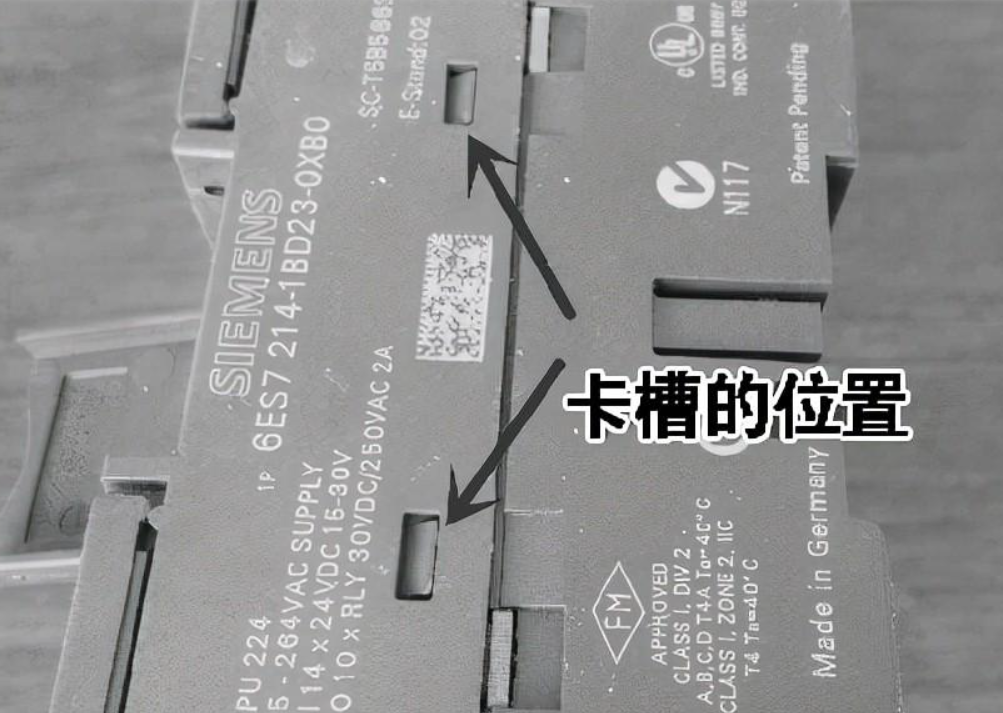

先拆下CPU224來，沒拆以前先用手機相機拍下來接線和線號，要是恢復出現錯誤，后果不堪設想，切記切記！拍照的時候要記得把線號轉到前面，這樣清楚而不容易出問題。拍攝后反復核對照片確定沒有問題，為了保險起見，這個工作是由兩個人各自拍攝預防萬一。拆下來的CPU放在桌子上（如上圖），把這個CPU224翻轉90度看它的側面（如下圖）有兩個卡槽，用小 一字螺絲刀撬動這個卡槽，把這個CPU224打開。

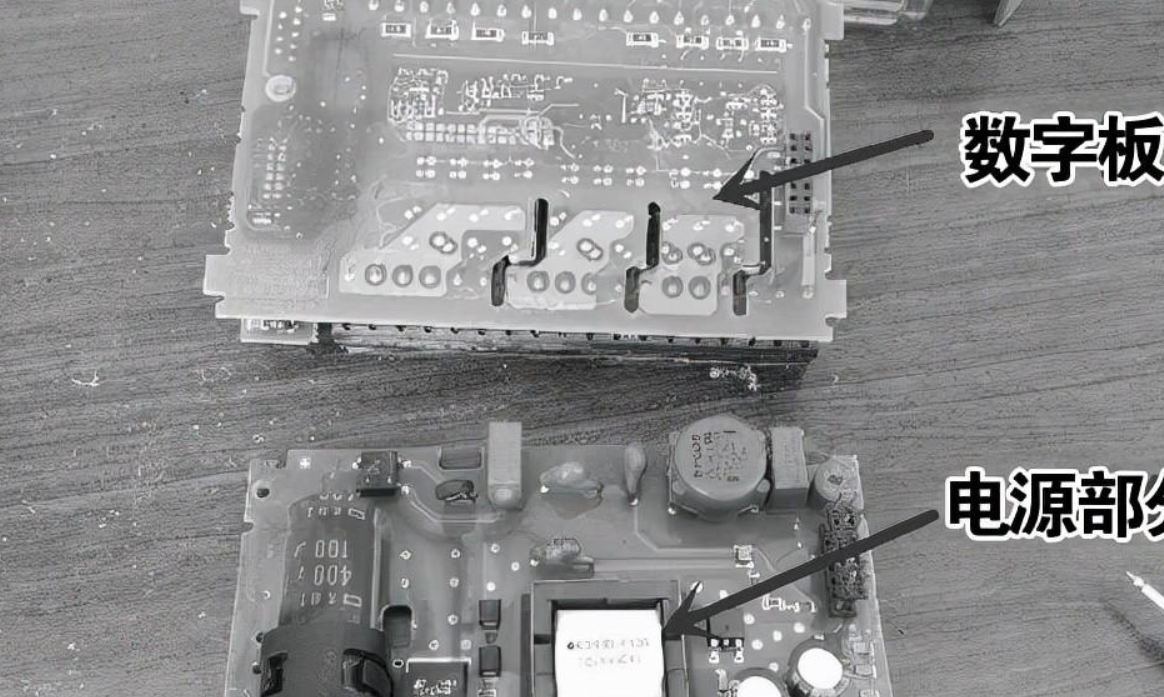

這就看清楚了整個這個CPU 沒有一個螺絲（真夠了節省的），拆開后發現有兩塊板子，上面的是數字部分，下面的是開關電源部分（見下圖）：

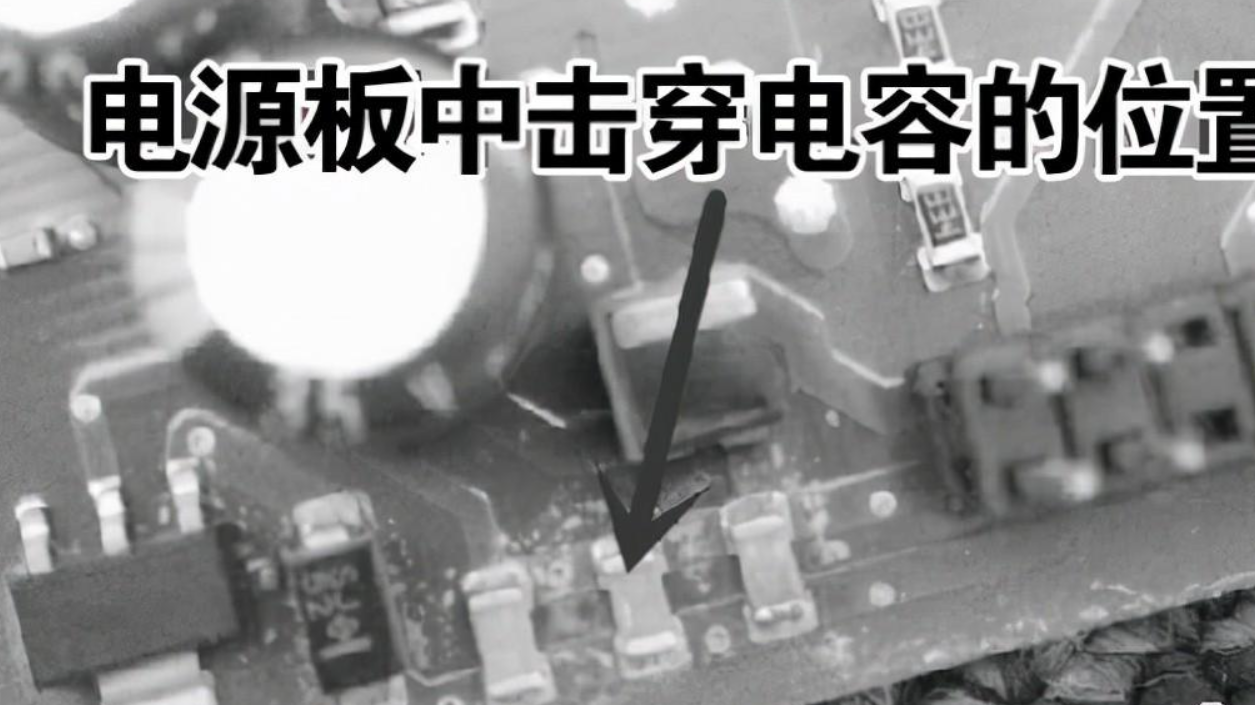

程序是在數字部分的不用懷疑，直接研究電源板，測電源板的輸出呈短路狀態。由于是貼片件，所以借助風槍拆卸，當拆下并列的三個貼片電容時， 短路現象消失，再測量其中一個貼片電容確實短路 。

由于現場沒有這個電容，考慮了一下，整個電路里的負載里也應該有濾波電容， 就讓這個空著不用?；謴碗娐泛笮睦锶詿o把握， 因為如果程序丟了，這一切都是白白忙乎。把這個修復元件恢復到原位置，由于拆卸時拍了照片， 這個工作還算順利，不過，先由一人一個個線號核對，然后，換人核查確保無誤。送電瞬間觸摸屏點亮，機器運轉正常。由于現在供暖期已停止干脆自己編一個程序， 這樣就不用受制于人了。這個故障即使是廠家來了也是換CPU 重新寫程序，而我們做到了零成本維修，現將實例與廣大同行分享。
