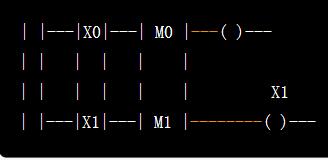

以下是電動機正反轉的PLC梯形圖：

解釋：

X0 和 X1 分別是兩個輸入信號，用于控制電動機的正反轉。

M0 和 M1 分別是兩個輸出信號，用于控制電動機正反轉的實際操作。

( ) 表示輸出信號連接的實際控制元件，可能是繼電器或電磁開關等。

在這個PLC梯形圖中，當輸入信號 X0 激活時，輸出信號 M0 將被置位，電動機將正轉。當輸入信號 X1 激活時，輸出信號 M1 將被置位，電動機將反轉。當兩個輸入信號都沒有激活時，輸出信號 M0 和 M1 都不會被置位，電動機將停止轉動。

需要注意的是，這只是電動機正反轉的基本梯形圖，具體的實現可能因?yàn)榭刂葡到y(tǒng)的復雜性而有所不同。因此，在實際應用中，還需要根據具體需求對PLC梯形圖進行調整和改進，以滿足系統的實際要求。
