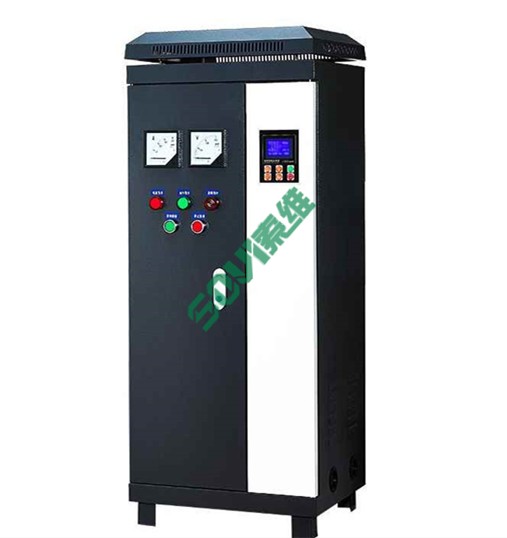

電機軟啟動控制柜，主要用于各類大功率電動機啟動，利用軟啟動取代傳統的啟動方式，實現平滑啟動，降低啟動電流，減少電機啟動時，較大電流對電機的機械沖擊，及對電網的沖擊，改善用電質量，節約能源。
利用堵轉保護和快速保護避免機械故障或堵轉阻塞造成電動機過熱而燒毀，減少因較大電流造成的壓降，影響其它用電器，減少磨損，延長電機的使用壽命，節約機械的維修費用。
用途
電機軟啟動控制柜，主要用于接收液位控制儀(器)所輸出的高、低水位控制信號，控制液泵電動機的自動開起與停止，其控制形式有全壓起動、降壓起動、軟起動、變頻控制等。
技術性能
1 、電源電壓:AC380V 、50Hzo
2 、控制對象:不大于320 千瓦的三相異步電機。
3 、在下列情況下能可靠工作:① 海拔高度不超過1000 米。② 周圍環境溫度不大于45 ℃ ，不低于-30 ℃ 。 ③空氣相對濕度不大于85 % ( 20 ℃ 士5 ℃ )。④ 在無爆炸危險的介質中，且無導電塵埃及腐蝕性氣體。
調試與使用方法
該系列控制柜(箱)控制回路中，既設自動控制亦有手動控制，還具備過流、過壓、欠壓、缺相保護及事故報警功能，本產品使用前，必須按電氣原理圖復核后接線，按照電動機實際要求調整相應元件設定值，然后起動。
1 、自動操作:接通電源，電源指示燈亮，將轉換開關轉至”自動”位置，檢查控制柜(箱)所控制的電機是否按液位控制儀的指令動作。當液位達到控制液位時，對應液位指示燈發光，相應的限位控制繼電器常開觸點自動閉合，二次控制回路自動接通，電機起動，同時運行指示燈亮。當水位達到停止水位時，對應的指示燈發光，液位測控儀的對應限位控制繼電器常閉觸點斷開，二次控制回路開路，電機停止工作，運行指示燈熄滅。
2 、手動操作:接通電源，電源指示燈亮，將轉換開關轉至”手動”位置 ，按下起動按鈕，電機開始運轉，運行指示燈亮，按下”停止”按鈕，電機停止運轉，其運行指示燈熄滅。
3 、不論采用何種控制方式，當達到極限水位時，其超限水位信號觸點接通，二次控制回路失電，使電機停止運轉，并發出聲光報苦信號。在電機運行過程中如有事故出現，事故指示燈亮，電鈴自動報苦，這時，按下停止按鈕，迫使電機停止工作。
液位控制方式
1.供水型:低水位開泵，高水位停泵。
2.排水型:高水位開泵，低水位停泵。
3.聯鎖型:當其它水泵與消防水泵共用水池時，須設消防聯鎖;群體建筑多個 水箱的水位聯鎖控制。
水泵工作方式
1.單臺泵液位控制。
2.兩臺泵，一臺工作、一臺備用的液位控制。
3.使用PLC與變頻器，實現多臺水泵聯動，完成水位測控或保證水壓恒定。
電機軟啟動控制柜的分類
1、根據電壓
低壓軟起動柜、高壓軟起動柜
2、根據負載
風機軟起動柜、水泵軟起動柜等等
3、根據負載控制方式不同
一拖一電機軟啟動控制柜、一拖多電機軟啟動控制柜、一用一備電機軟啟動控制柜、兩用一備軟起動柜等等
