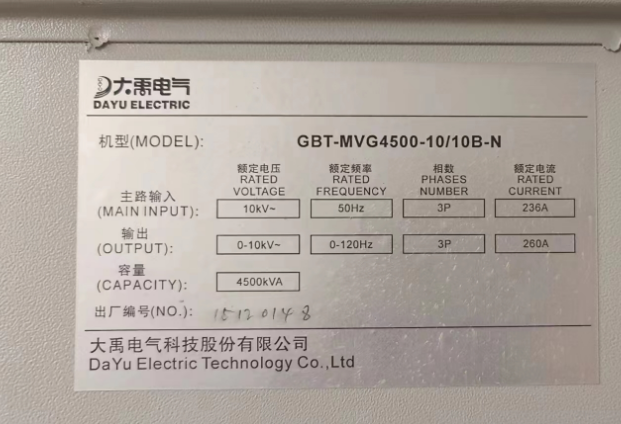

大禹高壓變頻器GBT-MVG4500軟啟預充電失敗故障維修

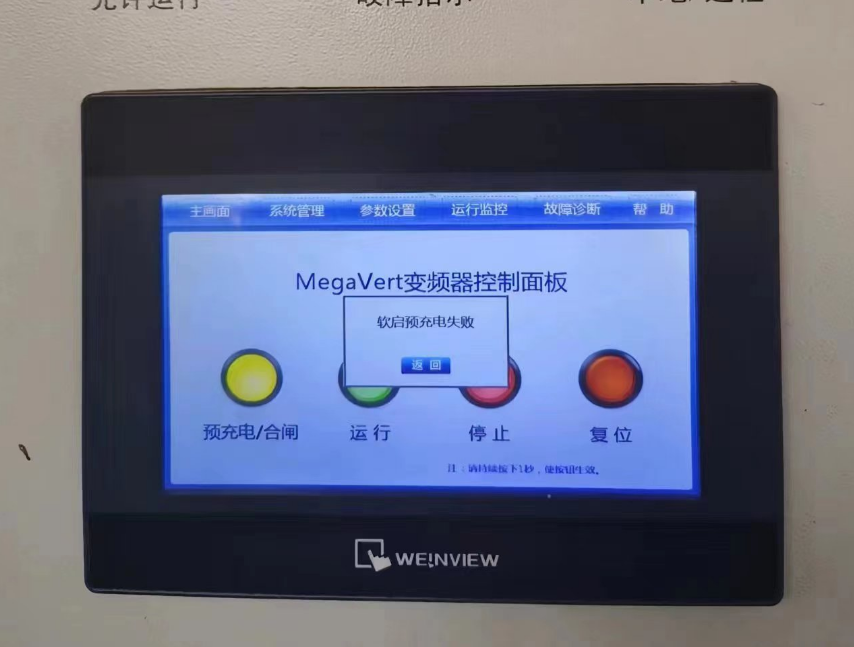

客戶現場拍照人機界面故障顯示如下：

那么什么是軟啟預充電失敗故障：

軟啟預充電

以下步驟以控制面板操作為例，用戶也可通過數字  端子進行遠程操作及顯示。

1，將本地-遠程選擇開關撥至“本地”

2，按下人機界面上的預充電合閘按鈕:此時接觸器 KM3 閉合，接通輔助繞組預充電回路:

3，變頻器開始軟啟動，對功率單元進行充電，此時高壓指示燈 (紅色) 常亮:

4.在預充電過程系統同時進行功率單元 GBT 自檢、光自檢、旁路組件自檢 (當用戶選配旁路組件時)等檢查操作:5.功率單元預充電及相關自檢操作完成后，接觸器KM3 自動斷開，手動或自動閉合進線高樂斷路器，合閘成功后，高壓指示燈 (紅色) 常亮

當有功率單元母線電壓一直小于 800V 或有自檢操作失敗，持續時間大于 50s，人機界面報“軟起預充電失敗”故障，接觸器 KM3 自動斷開。

人機界面報“軟起預充電失敗”故障后，參見 8.2 處進行檢查。

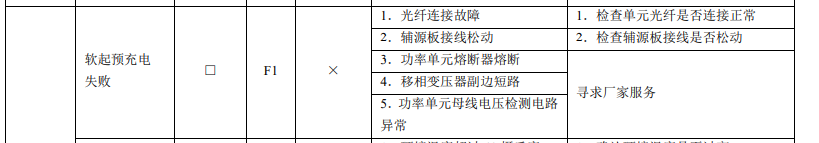

大禹高壓變頻器軟啟預充電失敗該怎么解決，廠家給出的處理辦法如下：
