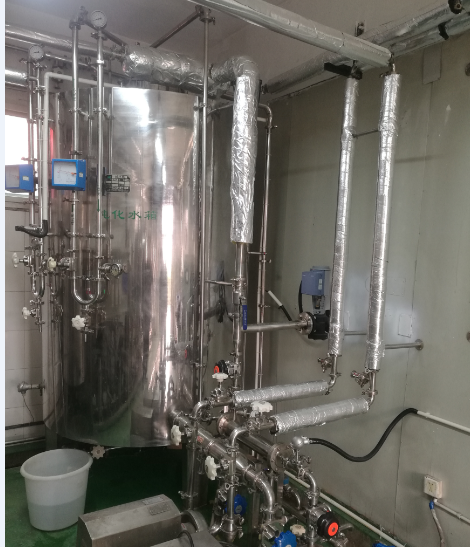

巴式消毒控制系統

       巴式消毒控制系統的電氣控制系統由PLC集中控制，其控制核心為可編程控制器（PLC）及人機界面（觸摸屏）。系統由PLC、觸摸屏、斷路器、接觸器、熱繼電器、中間繼電器、調節閥等組成，具有短路保護、過載保護等功能。

       巴氏消毒控制系統一號水泵與二號水泵均可手動、自動啟動停止。蒸汽調節閥可手動給定閥門開度，自動時按設置的溫度參數調節閥門開度。

調節閥可手動自動打開關閉，按下“調節閥手動”“調節閥自動”可在手動自動方式切換。手動操作時，可給定閥門開度（百分比）。

在自動運行方式中，一號水泵，二號水泵及調節閥均可隨時切換到手動模式。

在自動模式下，水泵按設置的消毒時間自動運行；調節閥按設置的溫度控制自動調節。

      在自動模式下，水泵及調節閥均在手動時，則系統回到手動模式。

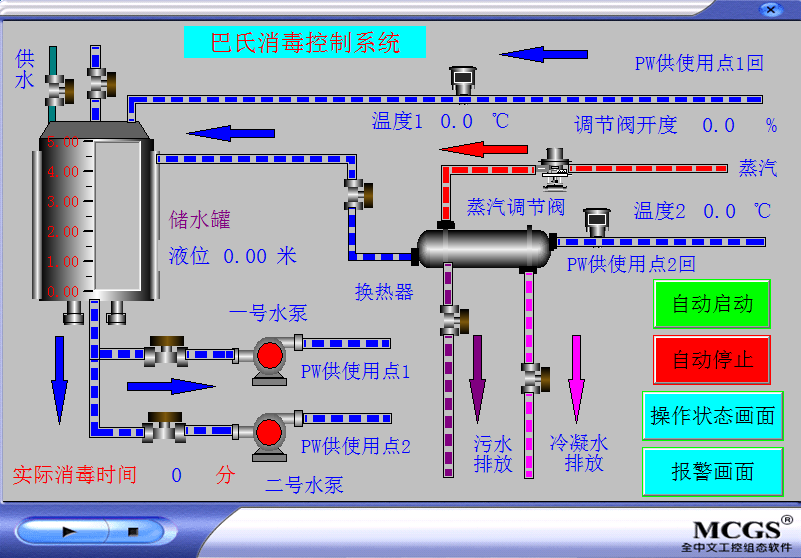

主畫面

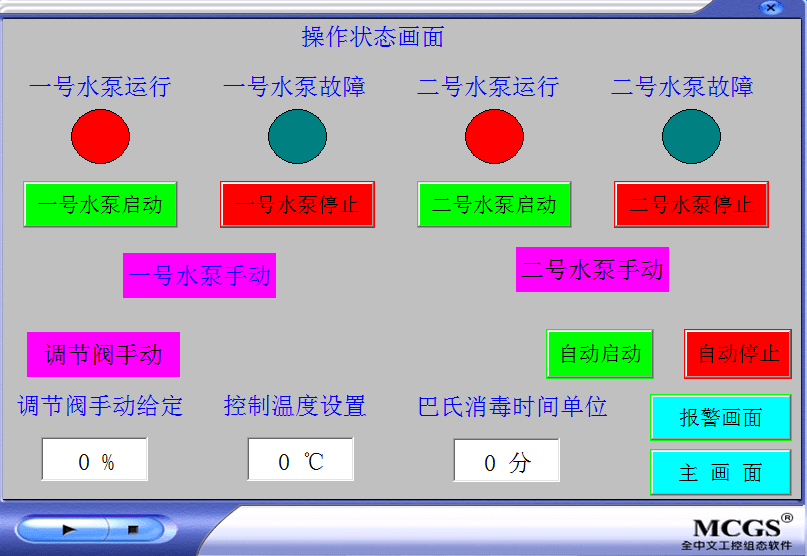

操作狀態畫面

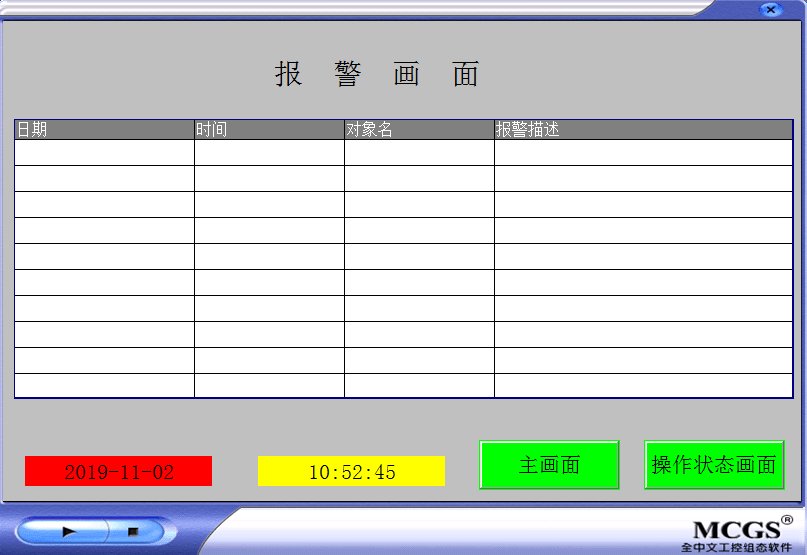

報警畫面
