空壓機聯控系統

一、空壓機聯控系統系統概述

      本系統分為自控和監控兩部分，其中自控部分采用力控組態和西門子smart 200 可編程邏輯控制器，來實現兩臺空壓機的聯控作業，而監控部分采用?？低暩咔寮t外攝像機，全天候?qū)崟r掌握設備間的狀態。從而節省了人力，提高了設備的安全性，并有效的提高了生產效率。

    自控部分為手自動相結合的方式，來控制空壓機的運行，讓設備運行的更加穩定和理，使生產的氣源能夠滿足產能的需求，達到供需之間的動態平衡。

二、空壓機聯控自控部分

     a)空壓機手動就地操作

     1、將操作箱上的三位旋鈕旋至“就地”，此時，觸摸屏上“就地”文字閃爍；即可在操作箱上對相應設備進行手動就地啟停操作?？諌簷C(jī)工作時，運行指示燈亮。有故障時，“故障”指示燈亮。

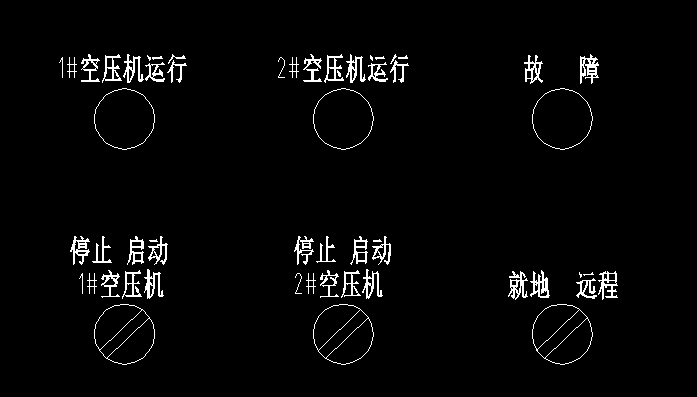

圖一  配電箱面板布置圖

     b)空壓機遠程操作

當三位旋鈕旋至“遠程”時，觸摸屏上“遠程”閃爍；遠程時，操作在上位機進行。

     遠程時系統有兩種工作方式。即空壓機單獨操作方式及兩臺輪詢方式，輪詢時間上位機與觸摸屏都可在線設置，單位為分鐘。觸摸屏設置時間在狀態畫面內直接設置即可。

三、觸摸屏相關畫面

     1、觸摸屏可以顯示空壓機的出口壓力、主機出口溫度、環境空氣溫度實時值；并可顯示空壓機的運行、待機、加載、卸載狀態。

圖二  觸摸屏初始畫面

    2、上位機工作方式為輪詢時，輪訓時間可在觸摸屏上設置，單位為分鐘。

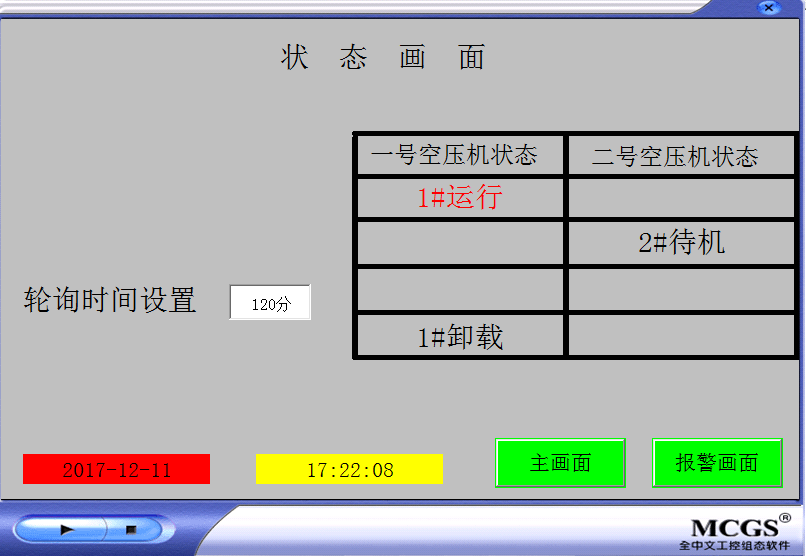

圖三  觸摸屏狀態畫面

   3、系統有故障報警時，報警畫面顯示相關報警信息。

圖四  觸摸屏報警畫面

四、上位機相關畫面及操作：

     1、上位機啟動時，組態軟件可自動開啟，進入空壓機監控系統畫面。

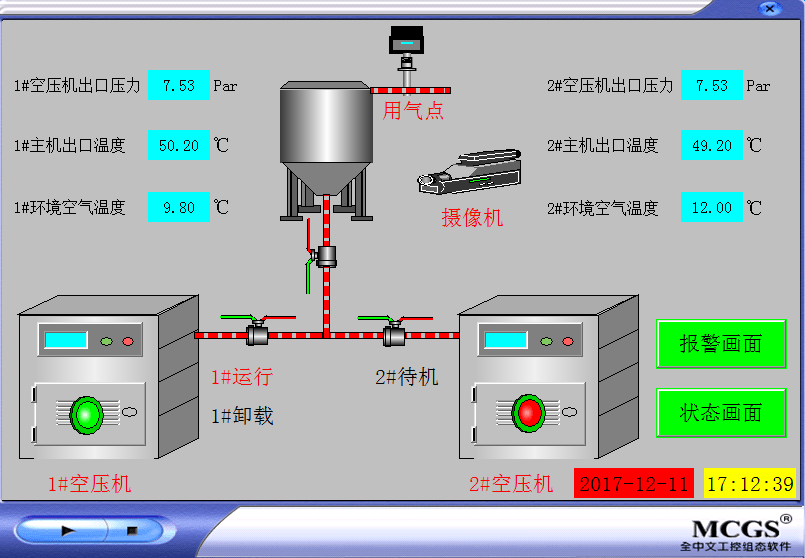

圖五 上位機空壓機監控畫面

    在主畫面中，有空壓機的出口壓力、主機出口溫度、環境空氣溫度模擬量實時顯示，并有空壓機運行、待機、加載、卸載狀態顯示。

    在監控畫面中有個現場視頻監控小窗口，可隨時觀看現場設備，需要放大時可鼠標雙擊該畫面，則視頻窗口放大，再次雙擊視頻窗口，畫面還原。按下“狀態畫面”按鈕，進入狀態畫面。

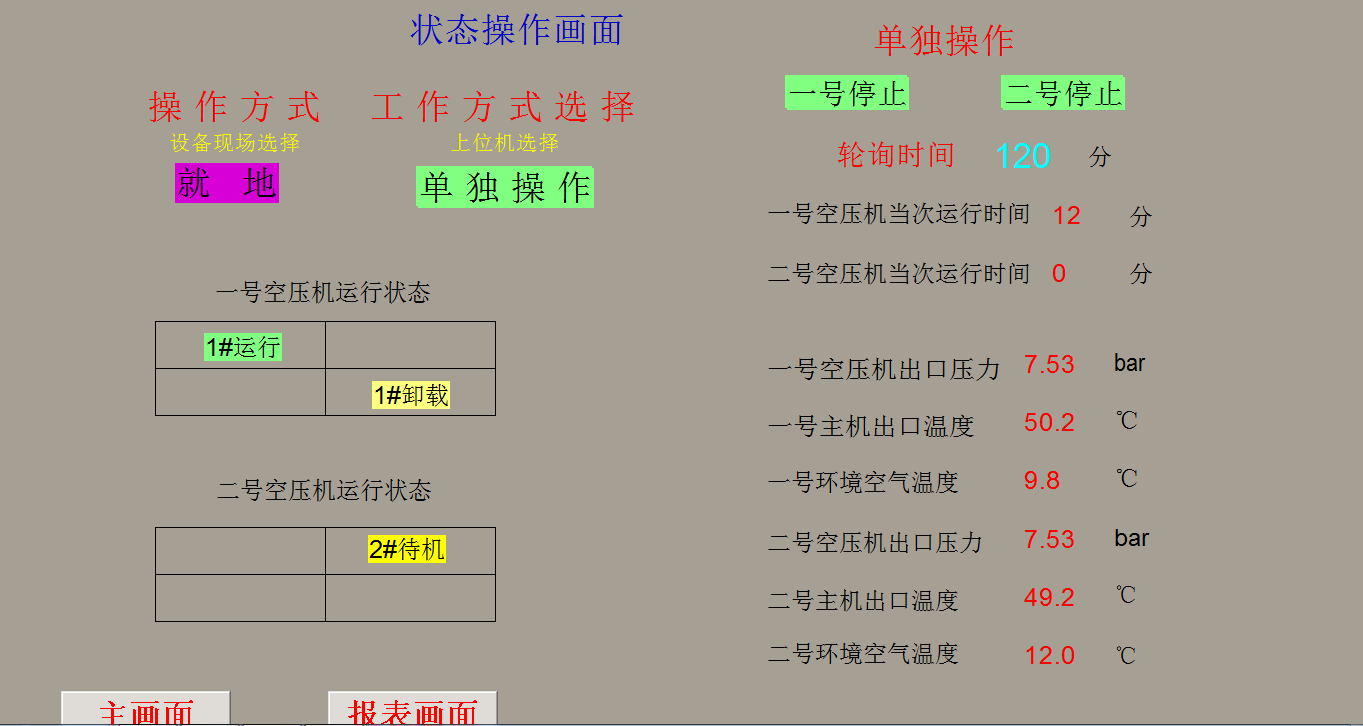

  圖六  上位機狀態畫面

   2、該畫面中，操作方式分為“就地”及“遠程”，在現場配電箱面板上實現切換，上位機只能顯示；

   工作方式分為單獨操作及輪詢方式，系統默認方式為單獨操作方式；此時可在“狀態畫面”的單獨操作部分，可分別按下一號及二號操作按鈕，出現：

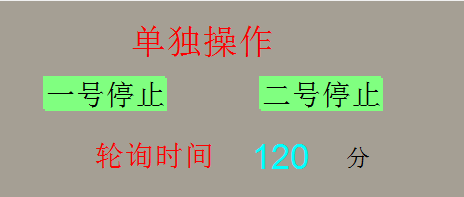

圖七 單獨操作

圖八 一號空壓機單獨操作

   此時，按下“一號啟動”后，再確認，一號空壓機啟動運行；二號操作方式相同。

圖九  二號空壓機單獨操作

   可在線按下工作方式選擇按鈕，彈出小對話框：此時選擇工作方式“兩臺輪詢”或“單獨操作”，在按下“確認”按鈕即可。

圖十 工作方式選擇

   在輪詢工作方式時，每臺空壓機當次運行時間實時顯示，單位分鐘。輪詢工作方式結束及開始，空壓機檔次運行時間自動清零。

  3、報表畫面

     在“主畫面”或“狀態畫面”中，均可隨時按下“報表畫面”，此時可按時間查詢兩臺空壓機的實時壓力、溫度數據記錄。

    每次查詢總記錄條數為1000條，可輸入開始時間及結束時間。

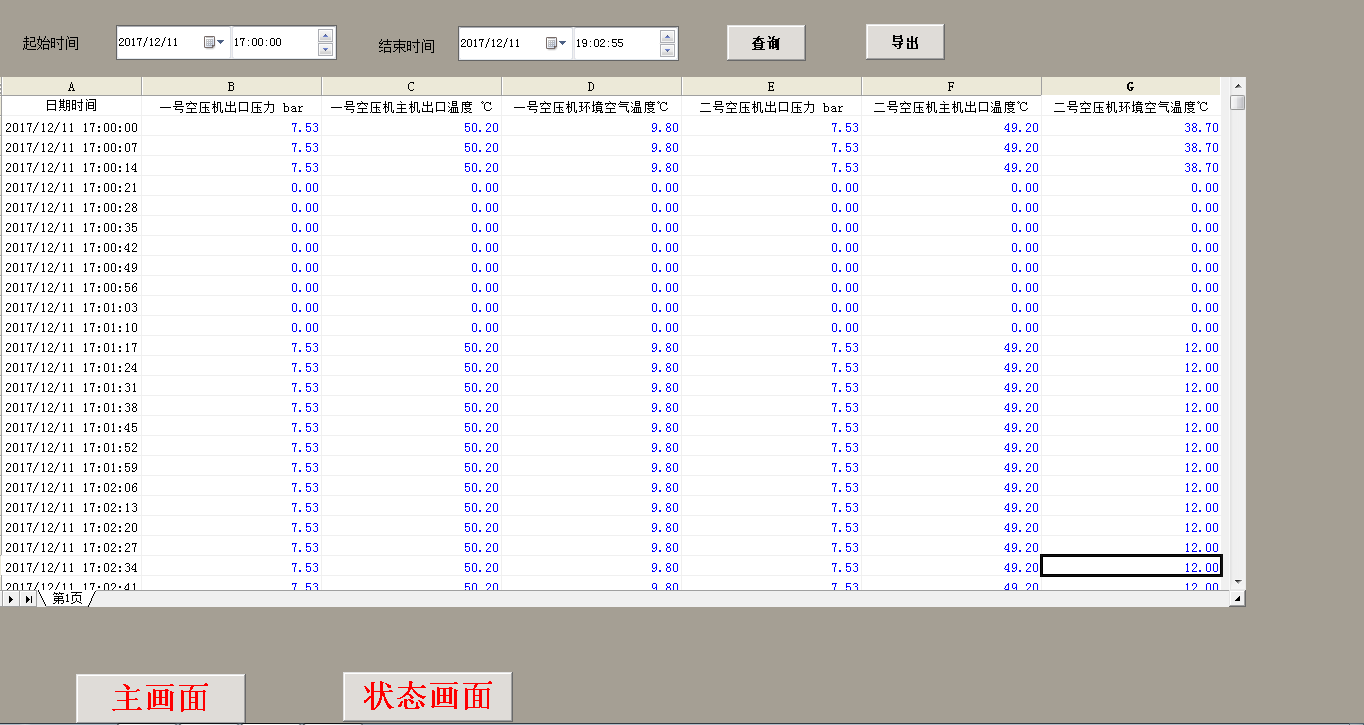

圖十一  歷史報表

圖十二  報表查詢開始及結束時間

在該畫面中還有個導出按鈕，該按鈕可實現數據的導出，按下：

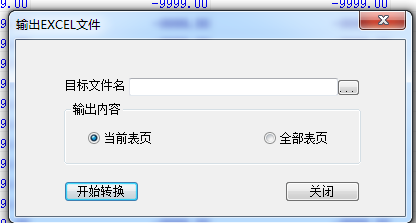

圖十三  歷史數據的導出

   此時，選擇文件名及路徑，空壓機的實時數據可導出為EXCEL文件格式，以備存檔及打印。

五、注意事項

1、定期檢查操作箱線路，是否正常（線頭脫落等）；觀察攝像頭供電是否正常。

2、定期檢查交換機工作是否正常。

3、嚴禁將水杯和雜物放在主機和操作臺上。

4、嚴禁將外網接入上位機和監控主機。

5、嚴禁將移動設備與主機連接，如U盤、移動硬盤、避免主機感染病毒。
