鍋爐房軟化水系統

鍋爐房軟化水系統電氣控制要求
一、自動化控制系統及電氣系統說明
1 自動控制系統
（1） 控制系統概述
根據工程的要求，本工程自動控制系統選用德國SIEMENS公司的S7-300 PLC系統實現《鍋爐脫堿軟化水處理設備及反滲透脫鹽水處理設備》的自動控制和自動運行。
S7-300系統是目前國際上被廣泛使用的一種通用型PLC，能適合自動化工程中的各種應用場合。模塊化、無排風扇結構、易于實現分布式的配置、以及用戶易于掌握等特點，使得S7-300成為一種既經濟又切合實際的解決方案。
（2）全集成自動化思想
隨著自動化技術的不斷發展和計算機技術的飛速進步，今天的自動化控制概念也發生了巨大的變化。在傳統的自動化解決方案中，自動化控制實際上是由各種獨立的、分離的技術和不同廠家的產品來搭配起來的，比如一個大型工廠經常是由過程控制系統、可編程控制器、上位監控計算機、SCADA系統和人機界面產品共同進行控制。為了把所有這些產品組合在一起，需要采用各種類型和不同廠商的接口軟件和硬件來連接、配置和調試。
全集成自動化思想就是用一種系統完成原來由多種系統搭配起來才能完成的所有功能。應用這種解決方案，可以大大簡化系統的結構，減少了大量接口部件，應用全集成自動化可以克服上位機和工業控制器之間，連續控制和邏輯控制之間，集中與分散之間的界限。
同時，全集成自動化解決方案還可以為所有的自動化應用提供統一的技術環境，這主要包括：
統一的數據管理
統一的通信
統一的組態和編程軟件
基于這種環境，各種各樣不同的技術可以在一個用戶接口下，集成在一個有全局?jǐn)?shù)據庫的總體系統中。所以技術人員可以在一個平臺下對所有應用進行組態和編程任務。由于應用一個組態平臺，培訓和工程變得簡單，費用也大大降低。
（3） PROFIBUS現場總線
PROFIBUS用于現場控制及檢測采集單元的數據交換。PROFIBUS現場總線是基于國際標準EN50170的開放的現場總線，采用令牌調度原理進行數據通訊，主要包括最高波特率可達12M的高速總線PROFIBUS－DP(H2)和用于過程控制的本安型低速總線PROFIBUS－PA(H1)。DP和PA的完美結合使得PROFIBUS現場總線在結構和性能上優越于其他現場總線。PROFIBUS既適合于自動化系統與現場信號單元的通訊，也可用于能直接連接帶有接口的變送器、執行器、傳動裝置和其它現場儀表及設備，對現場信號進行采集和監控，并且用一對雙絞線替代了傳統的大量的傳輸電纜。大量節省了電纜的費用，也相應節省了施工調試以及系統投運后的維護時間和費用。根據統計，使用PROFIBUS可以使工程總造價降低20-40%。
（4）基于全集成自動化思想的過程控制系統S7-300
隨著工業自動化過程控制理論和計算機技術的迅猛發展，以及對工業自動化過程控制系統的可靠性、復雜性、功能的完善性、系統的可維護性、人機界面的友好性、數據的可分析可管理性等各個方面都提出了愈來愈高的要求, 同時也為工業自動化過程控制系統的發展指明了方向:
? 系統之間的橫向數據交換日益增加。
? 系統與管理層和現場儀表級的數據交換日益增加，
? 現場總線的應用越來越廣泛，
? 廠商的產品日益開放，通過OPC、SQL等技術使得不同系統之間的準確、高速、大量的數據交換得以實現。
? 全集成，一體化的解決方案。
因此，傳統的PLC系統已經不能滿足90年代自動化過程控制系統的設計標準和要求，S7-300過程控制系統就是在這種形勢下開發的新一代過程控制系統，它是一個全集成的、結構完整、功能完善、面向整個生產過程的過程控制系統。
S7-300過程控制系統具備了以下幾個方面的特點：
? 高度的可靠性和穩定性
? 集中的，從上到下的組態方式
? 能靈活、可靠地嫁接于老系統
? 集中的，友好的人機界面
? 開放的結構，可以同管理級進行通訊
? 同現場總線技術融為一體
本方案設計S7-300采用優秀的上位機軟件WinCC作為操作和監控的人機界面，利用開放現場總線和工業以太網實現現場信息采集和系統通訊，采用S7自動化系統作為現場控制單元實現過程控制，以靈活多樣的分布式I/O接收現場傳感檢測信號。
S7-300是基于全集成自動化思想的系統，其集成的核心是統一的過程數據庫和唯一的數據庫管理軟件，所有的系統信息都存儲于一個數據庫中而且只需輸入一次，這樣就大大增強了系統的整體性和信息的準確性。
S7-300的通訊系統采用的是工業以太網和PROFIBUS現場總線。工業以太網用于系統與控制站之間的數據通訊；PROFIBUS用于控制站與I/O之間以及現場過程、控制設備之間的通訊。
S7-300采用符合IEC－1131－3國際標準的編程軟件和現場設備庫，提供連續控制、順序控制及高級編程語言。現場設備庫提供大量的常用的現場設備信息及功能塊，可大大簡化組態工作，縮短工程周期。S7-300具有ODBC、OLE等標準接口，并且應用以太網、PROFIBUS現場總線等開放網絡，從而具有很強的開放性，可以很容易地連接上位機管理系統和其它廠商的控制系統。
（5）自動控制
①硬件 硬件組成如下
? 系統硬件 包括1臺觸摸屏主控臺和1套可編程控制器（西門子S7-300）構成的控制網絡。
? 各種檢測控制儀表及控制閥門。
②軟件 軟件組成如下：
? PLC應用軟件：   選用西門子STEP7 V5.3編程軟件。
? 觸摸屏組態軟件： 選用WinCC Flexble2005組態軟件。
③特點
根據系統的實際運行情況及工藝要求，設計采用目前國內外先進并成熟的SCADA控制系統。
? PLC結合現場觸摸屏直接控制現場設備并采集現場全部的模擬信號和開關   信號，上位機通過通信電纜并按照相應的標準協議與PLC建立通信。
? 系統實現制備脫堿水流量瞬時值及累計值的數據采集及記錄；
? 系統實現制備軟化水流量瞬時值及累計值的數據采集及記錄；
? 系統實現中間水箱、軟化水箱、脫鹽水箱液位的在線檢測及控制；
? 系統實現中間水箱PH值的在線檢測及通過PH值處理系統的自動運行和自動控制；
? 系統實現加藥箱液位的實時監測及控制；
? 系統實現各水泵的自動/手動控制及運行狀態監控；
? 由于PLC有很強的可擴展性，以后增加控制任務時，無需再增加整個PLC系統，只需通過擴展電纜連接相應的擴展模塊就可以了，大大增強了系統的性能價格比。
9.3.2 系統功能簡介
（1）鍋爐水脫堿、脫硬軟化處理子系統功能簡介
鍋爐水脫堿、脫硬軟化處理系統配置手動、自動和強制再生三種控制方式：
（1）手動控制方式：
系統在手動方式下，根據現場參數設定進行系統的控制。在流量控制模式下，設定了產水量后，PLC將根據設定的程序，向各閥發布指令，自動完成各個閥門的開關，從而實現出水、反洗、再生、置換、正洗、待機等各個工作過程。
當流量計出現故障時，系統應能夠手動切換至?xí)r間控制模式：在該模式下，根據水壓基本恒定情況下的產水量與時間的線性關系，將流量信號切換為時間信號，控制流程同流量控制模式。
（2）自動控制模式：
系統在自動控制模式下，根據主控臺的參數設定，進行系統控制，控制過程與手動方式相同。
（3）強制再生模式：
在脫堿、軟化水處理裝置的運行過程中，若出水水質不合格而需要對樹脂重新再生時，可使用強制再生程序。在該模式下，按下強制再生按鈕，系統將由工作狀態自動轉為反洗狀態，并按設定程序及時間順序完成再生、置換、正洗、待機等工步，完成強制再生過程后轉入自動運行狀態。
（2）氫離子交換器系統（脫堿處理）水處理單元控制說明
氫離子交換器系統（脫堿處理）由三臺氫離子交換器以及鹽酸貯槽、酸計量箱、酸輸送泵、酸再生泵和脫氣塔及風機所組成；氫離子交換器每個具有6個電動閥門；酸計量箱有液位開關、進口出口電磁閥；中間水箱備有液位傳感器和PH值傳感器；每個氫離子交換器由5個工序夠成一個工作循環，按累積流量控制原則自動運行，并具有“單機運行”、 “三罐聯機交替運行”的運行模式。要求本氫離子交換器通過PLC等手段控制相應的泵、閥、風機以實現過程工藝控制要求，并備有標準通訊接口與上位機進行通訊，并可以接受上位機的控制。
（3）鈉離子交換器系統（軟化處理）水處理單元控制說明
鈉離子交換器系統（軟化處理）由三臺鈉離子交換器以及鹽液箱、鹽計量箱、鹽輸送泵、鹽液過濾器、鹽再生泵所組成；鈉離子交換器每個具有6個電動閥門；鹽液箱具有液位開關、進水和回流電磁閥；鹽計量箱有液位傳感器、進口出口電磁閥等控制元件；每個鈉離子交換器由5個工序夠成一個工作循環，按流量控制（或時間控制）原則自動運行或手動運行，并具有“單機運行”、 “三罐聯機交替運行”的運行模式。要求本鈉離子交換器通過PLC等手段控制相應的泵、閥以實現過程工藝控制要求，并備有標準通訊接口與上位機進行通訊，并可以接受上位機的控制。
（4）運行模式說明
氫離子交換器系統、鈉離子交換器系統運行具有三種模式：
⑴單機運行。
⑵三罐聯機交替運行模式。
⑶強制再生模式
三罐聯機交替運行模式（三臺運行）時：要求三臺交換器中兩兩組合循環交替運行，不要總是固定其中兩臺運行（人為選擇和某一罐故障時除外）；備用某一臺故障后可自動選擇另外一臺投入運行。
單機運行要求可自動也可手動控制：⑴自動：選擇任一工序，按啟動按鈕交換器自動運行至待機，無選擇，啟動則從出水開始；⑵手動：不受時間或流量限制，可點動步進控制。
自動運行：兩用一備模式下，由任意一臺啟動運行至設定累計出水流量的一半（或出水工序時間的一半）時，自動啟動另一臺，然后雙機共同運行；直至其中一臺出水工序結束時自動啟動另一臺，如此自動循環。
9.3.3 系統硬件配置說明
（1） 315-2DP控制器：
CPU采用315-DP處理器，該CPU具有多DP接口，可以方便地與編程器、HMI、以及其它的控制站通過PROFIBUS-DP方式進行通訊，除中央處理器機架外，還可通過擴展連接模塊擴展3個I/O機架，系統可配置最大數字量通道16384個，最大模擬量通道1024個。
本方案中配置了一個中央處理器機架和一個I/O擴展機架。
（2） I/O模塊的配置：
系統的I/O模塊采用S7-300系列的常用模塊，分別是數字量輸入、輸出；以及模擬量輸入和輸出模塊，具體型號分別為：
32點數字量輸入模塊：6ES73211BL000AA0。本方案共配置了12塊，計384點；
32點數字量輸出模塊：6ES73221BL000AA0。本方案共配置了6塊，計192點；
8點模擬量輸入模塊：6ES73317KF020AB0。本方案共配置了3塊，計24點；
8點模擬量輸出模塊：6ES73325HF000AB0。本方案共配置了3塊，計24點；
以上配置按10%預留量計算。
（3）人機接口界面（HMI）
系統的人機接口界面（HMI）采用SIEMENS公司的MP370觸屏操作面板，具體型號為6AV65450DA100AX0；12英寸、256色、分辨率800*600。
人機接口界面安裝在控制室的PLC機主控柜上，用于對整個工藝過程的監視及操作功能。
9.3.4 應用軟件組態
（1） 控制方案的組態
工程師站采用移動性能好的筆記本電腦（本方案不包括），用于修改控制策略，完成系統功能組態，同時也可用于在系統調試時對PLC程序的在線監視。PLC的組態軟件采用SIEMENS公司的STEP7軟件。
（2） 人機接口界面的組態
    人機接口界面的組態軟件采用SIEMENS公司的Wincc flexible軟件。
（3） 直流電源
    24V直流電源采用SIEMENS公司的SITOP電源，電源容量為20A，用于系統的I/O模塊以及24V中間繼電器和外接儀表供電。
（4）PLC機主控柜
本方案中設置一面PLC機柜，機柜采用威圖公司的產品，尺寸為2200*800*800，柜內中間繼電器采用OMRON產品，空開采用梅蘭日蘭的產品，端子采用菲尼克斯的產品。
9.4 電控部分
根據工程的要求，在低壓電控設備中所使用的斷路器、接觸器、熱繼電器、轉換開關、按鈕、指示燈等以及380VAC的中間繼電器采用國際知名的ABB、施耐德或西門子公司的產品。
（1） 低壓電控柜（120）
設置一臺現場控制柜，控制柜的尺寸為2200*800*800，用于3臺15KW電機的就地控制，電機采用變頻控制，變頻器為國際知名丹佛斯VLT6000系列產品，除此之外還有與回路配套使用的斷路器、轉換開關、按鈕、指示燈等。變頻器采用配套的內置輸入輸出電抗器、濾波器，滿足輻射標準EN55011 A級和B級，柜內安裝，防護等級IP20，安裝在現場的控制柜內，配置PROFIBUS—DP網卡（Profibus-DP通訊協議），變頻器配套液晶操作顯示面板，具備就地/檢修/中控控制三種模式。
（2）低壓電控柜（118）
 設置一臺現場控制柜，控制柜的尺寸為2200*800*800，用于3臺11KW電機的就地控制，電機采用變頻控制，變頻器為國際知名丹佛斯VLT6000系列產品，除此之外還有與回路配套使用的斷路器、轉換開關、按鈕、指示燈等。變頻器采用配套的內置輸入輸出電抗器、濾波器，滿足輻射標準EN55011 A級和B級，柜內安裝，防護等級IP20，安裝在現場的控制柜內，配置PROFIBUS—DP網卡（Profibus-DP通訊協議），變頻器配套液晶操作顯示面板，具備就地/檢修/中控控制三種模式。
    另外現場使用的開關電動閥的中間繼電器也安裝在此柜中。
（3）低壓電控柜（127、129）
    設置一臺現場控制柜，控制柜的尺寸為2200*800*800，用于5臺3KW水泵電機的就地控制（2臺輸鹽泵、3臺輸酸泵）和1臺風機電機的控制，電機采用直接啟動，回路中的配套設備有斷路器、接觸器、熱繼電器、轉換開關、按鈕、指示燈等。

觸摸屏畫面

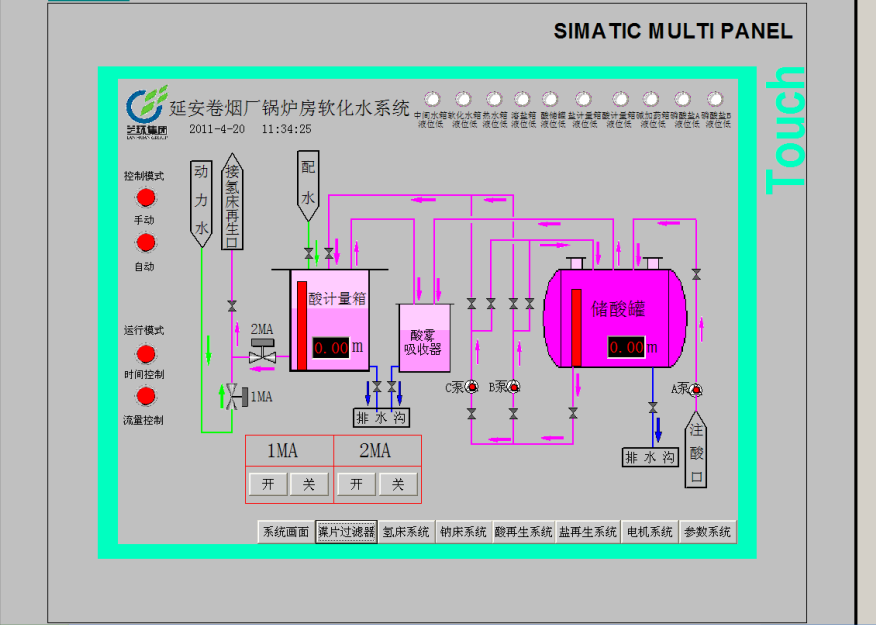

流程1

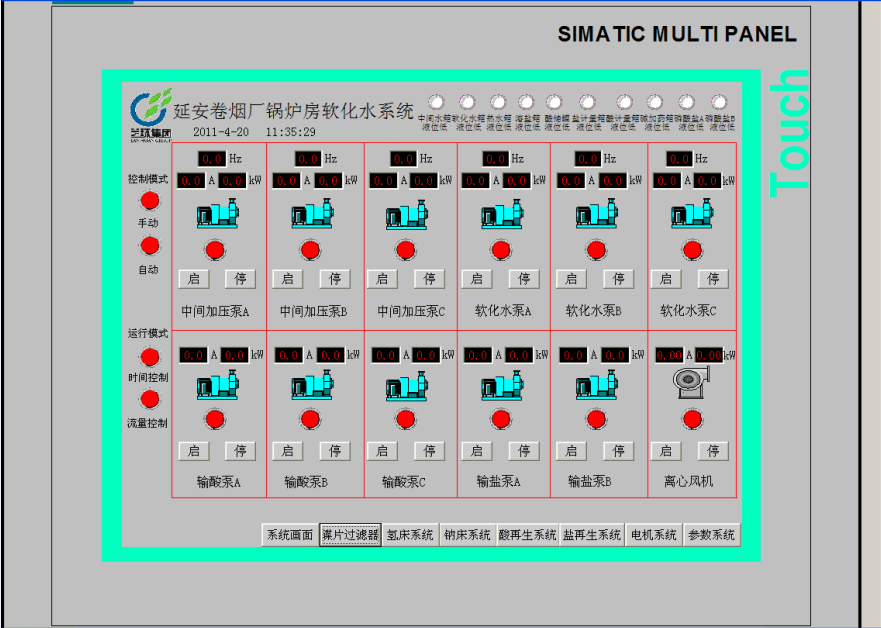

流程2

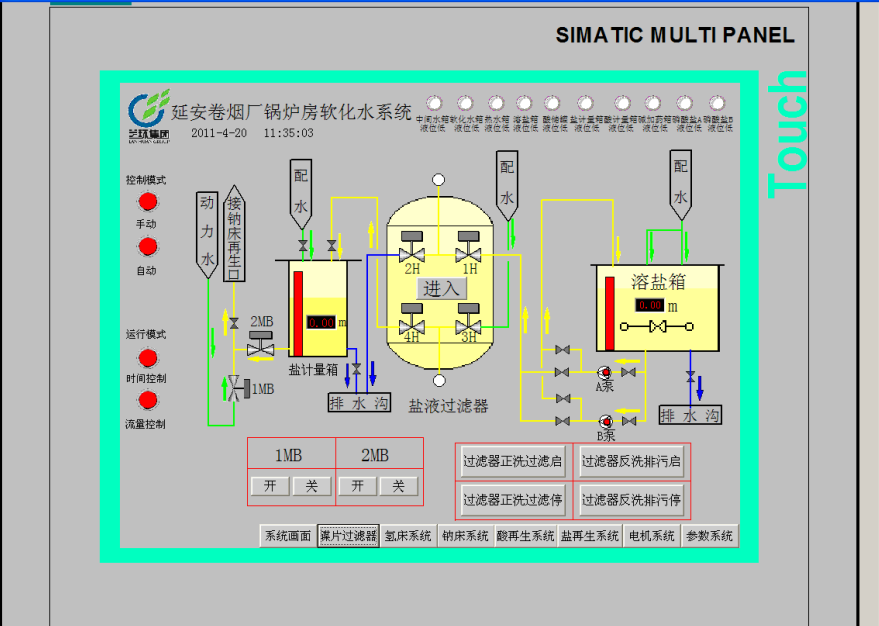

流程3

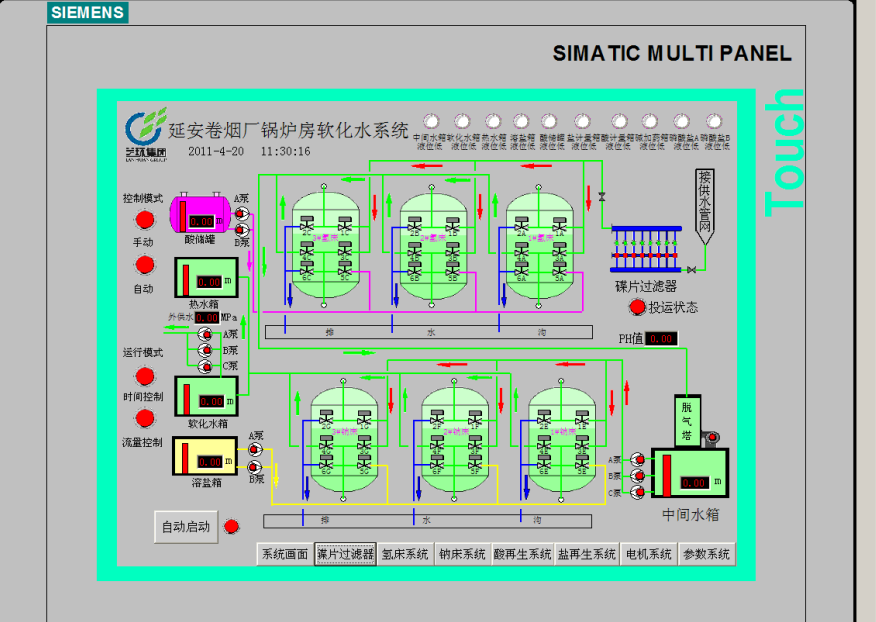

流程4

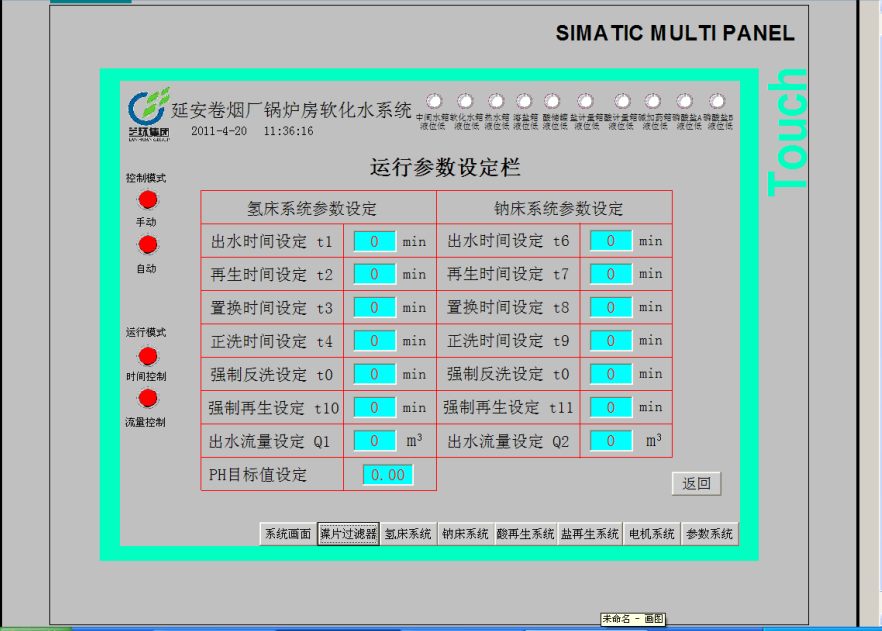

運行參數

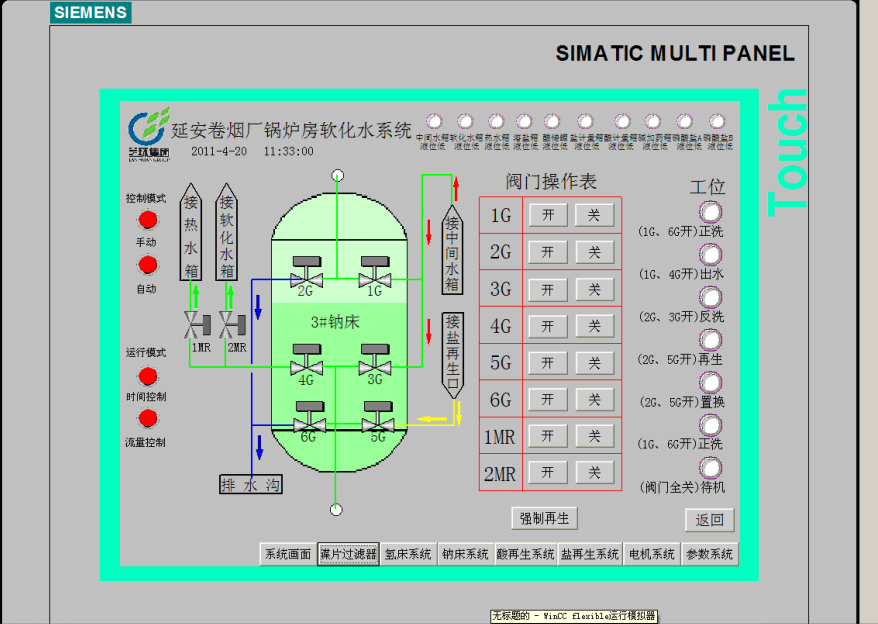

操作畫面
